Дым зачастую является первой проблемой, с которой сталкиваются люди во время пожара в здании.

Еще до того, как пламя охватит большую площадь, дым может уже распространяться по коридорам, атриумам, проемам эскалаторов и другим соединенным помещениям. В большом здании контроль за этим распространением является важной частью общей стратегии пожарной безопасности.

Именно здесь и используется дымовая завеса.

Дымовая завеса — это барьер, предназначенный для контроля распространения дыма внутри здания. Она не просто «блокирует дым» изолированно. Во многих проектах она работает в сочетании с системами дымоудаления, вентиляции и другими системами пожарной безопасности, чтобы удерживать дым в пределах заданной зоны и предотвращать его неконтролируемое распространение.

Какова фактическая функция дымовой завесы?

Основное назначение дымовой завесы — влиять на направление распространения дыма.

В открытом здании горячий дым естественным образом поднимается вверх, а затем распространяется по горизонтали под потолком. Без какого-либо барьера он может быстро перемещаться из одной части здания в другую.

Дымовая завеса создает вертикальную границу под потолком или вокруг защищаемого проема.

Это позволяет:

ограничить распространение дыма по большой площади потолка, обозначить зону скопления дыма, направить дым к точкам отвода и уменьшить его проникновение в соседние помещения.

Конкретная роль зависит от конструкции здания.

В одном проекте завеса может разделить большой атриум на более мелкие зоны контроля дыма. В другом — она может быть установлена возле эскалатора или проёма для уменьшения перемещения дыма между зонами.

Именно поэтому выбор дымовой завесы следует начинать с стратегии контроля за дымом в здании, а не только с размера завесы.

Как дым перемещается внутри здания?

Понимание механизмов распространения дыма помогает объяснить, зачем нужны дымовые завесы.

Горячий дым поднимается вверх, поскольку он менее плотный, чем окружающий воздух. Достигнув потолка, он начинает распространяться в стороны.

В зданиях с большими открытыми пространствами это движение может приобретать сложный характер.

Атриумы, открытые лестничные клетки, шахты эскалаторов и соединенные между собой этажи — все это может создавать пути для распространения дыма.

Проблема заключается не только в количестве дыма. Важны также направление и скорость его движения.

Правильно установленная дымовая завеса помогает создать барьеры, благодаря которым поведение дыма становится более контролируемым.

Например, вместо того чтобы позволить дыму распространиться по всему потолку торгового центра, завеса может помочь удержать его в пределах определенной зоны до тех пор, пока система удаления дыма не удалит его.

Стационарные и автоматические дымовые завесы

Дымовые завесы обычно поставляются в двух основных вариантах.

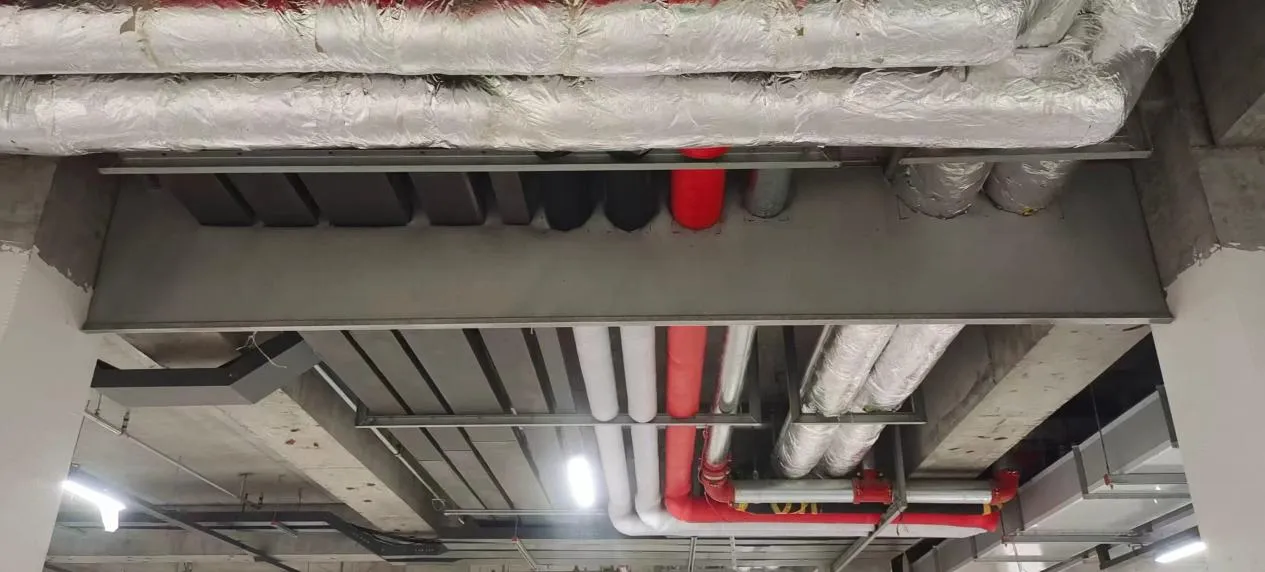

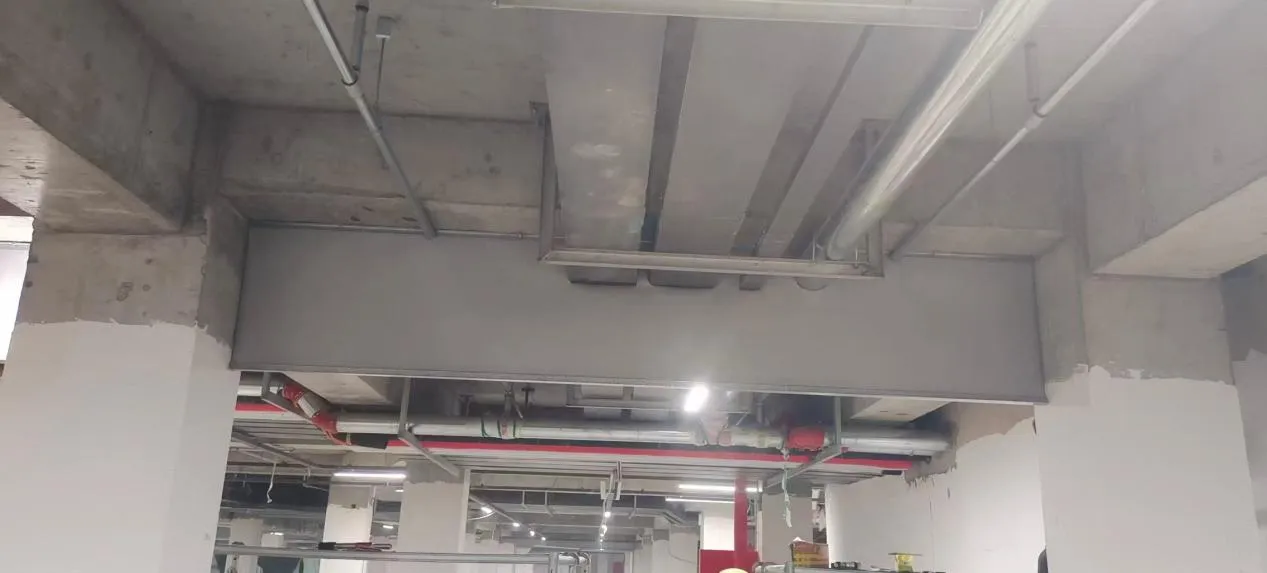

Стационарная дымовая завеса постоянно находится на месте.

Ее часто устанавливают под потолком там, где допустим постоянный дымовой барьер и где завеса не мешает нормальному использованию помещения.

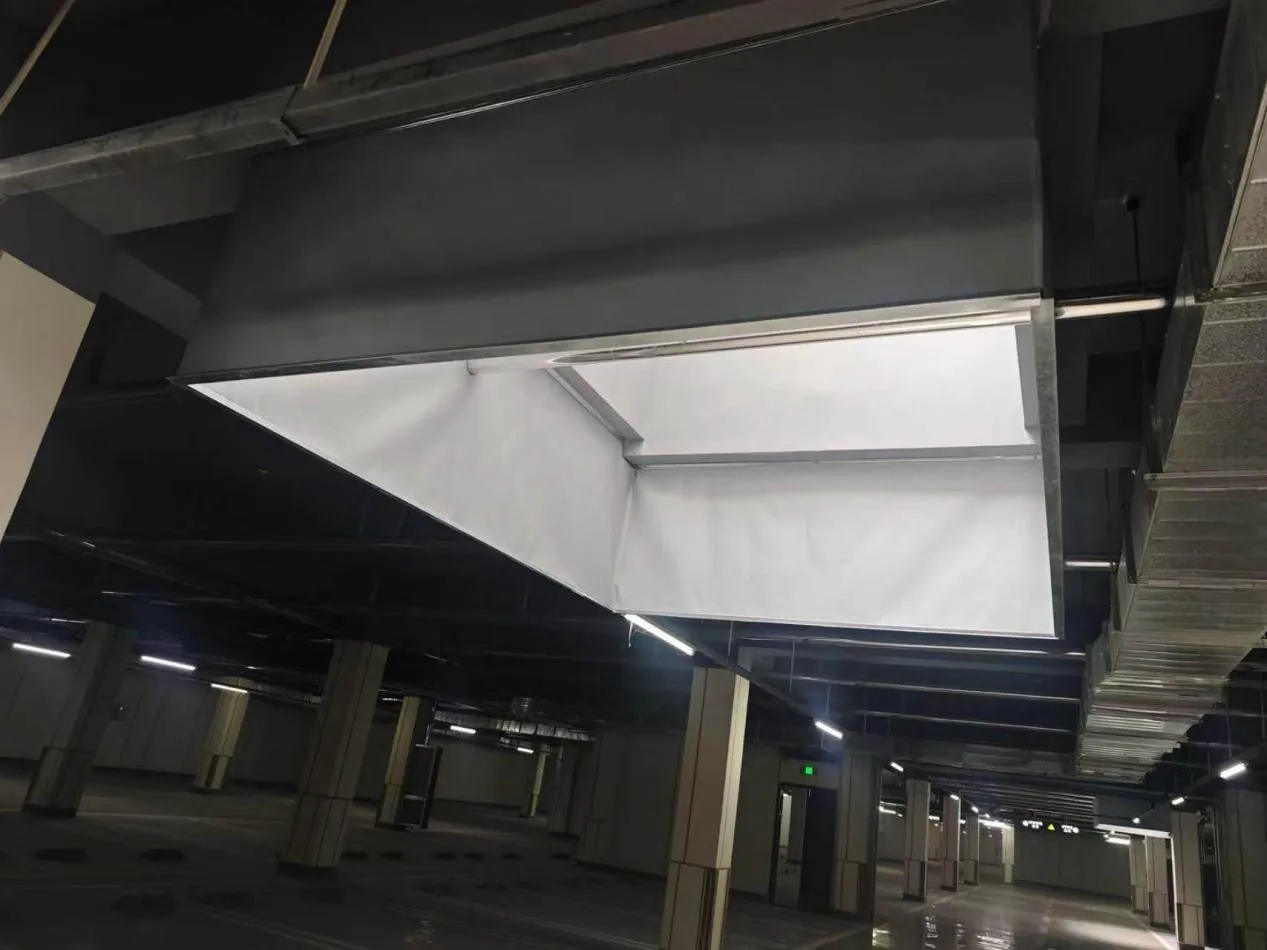

Автоматическая дымовая завеса в нормальном режиме работы находится в сложенном состоянии и разворачивается при получении сигнала активации.

Этот тип больше подходит для зон, где постоянно развернутая завеса может нарушить внешний вид здания, доступ к помещениям или повседневную циркуляцию людей.

Выбор между стационарными и автоматическими системами зависит от конкретного применения.

На большом складе может быть уместна постоянная фиксированная завеса под крышей, в то время как в торговом центре или общественном здании предпочтительнее автоматическая система, которая остается скрытой при нормальном использовании.

Мы рассмотрим эти две конфигурации более подробно в отдельной статье, чтобы не превращать данное руководство в сравнение продуктов.

Где обычно используются дымовые завесы?

Дымовые завесы часто используются в зданиях с большими или открытыми внутренними пространствами.

Типичным примером являются торговые центры.

В больших атриумах и открытых зонах общего пользования дым может распространяться на значительное расстояние. Дымовые завесы помогают разделить пространство под потолком на контролируемые зоны и работают в сочетании с механической системой дымоудаления.

Аэропорты и транспортные здания также имеют большие внутренние пространства, где необходимо тщательно контролировать движение дыма.

Другие распространенные области применения включают выставочные центры, коммерческие здания, склады, промышленные объекты, подземные помещения и здания с проёмами для эскалаторов или большими атриумами.

Важно, чтобы расположение завесы соответствовало проекту системы контроля за дымом в здании.

Установка дымовой завесы в неподходящем месте может не дать ожидаемого результата, даже если сама завеса изготовлена правильно.

Что такое дымовой резервуар?

Термин «резервуар для дыма» часто встречается в проектах систем дымоотвода.

Он обозначает определенную зону, в которой дым может временно скапливаться перед отводом или иным способом локализации.

Дымовая завеса может помочь создать границы такой зоны.

Например, в помещении с большим открытым пространством под потолком завесы могут быть установлены в определенных местах, чтобы дым не распространялся сразу за пределы предусмотренной зоны.

Таким образом, завеса становится частью более крупной системы.

Полная система контроля за дымом может включать:

дымовые завесы, дымоотводные вентиляторы, воздуховоды, вентиляционные отверстия, датчики и средства управления системой пожарной сигнализации.

Не следует оценивать дымовую завесу, не учитывая, как эти системы взаимодействуют друг с другом.

Автоматическое управление дымовой завесой

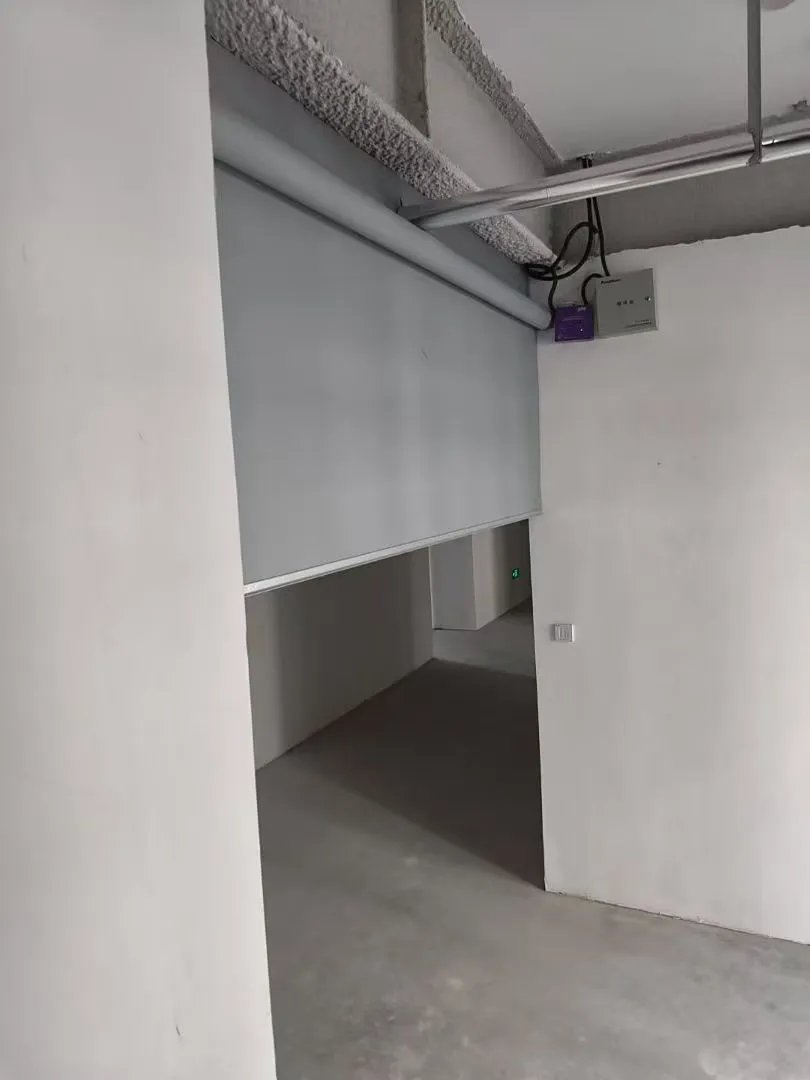

Автоматическая дымовая завеса обычно хранится в коробке над защищаемым проемом или на уровне потолка.

При нормальной эксплуатации здания завеса находится в убранном состоянии.

Когда система управления получает соответствующий сигнал, завеса разворачивается в предусмотренное положение.

В зависимости от проекта система может включать в себя двигатель, ролик, ткань завесы, нижнюю планку, панель управления и подключение к системе пожарной сигнализации здания.

Важна высота развертывания.

Дымовая завеса не всегда должна опускаться до уровня пола. Во многих случаях она рассчитана на опускание лишь настолько ниже потолка, чтобы создать необходимую барьерную зону для сдерживания дыма.

Поэтому правильная высота опускания должна определяться проектными расчётами, а не выбираться произвольно.

Основные части автоматической дымовой завесы

Хотя конфигурации могут различаться, автоматическая дымовая завеса, как правило, состоит из нескольких основных элементов.

Ткань завесы образует физический барьер, препятствующий проникновению дыма.

Вал служит для хранения завесы, когда система втянута.

Верхний короб защищает вал и приводные компоненты.

Нижняя направляющая обеспечивает стабильность нижнего края завесы во время развертывания.

Двигатель и система управления обеспечивают нормальное движение и работу в аварийном режиме.

Окончательная конфигурация зависит от размеров проёма, требуемой высоты опускания, условий установки и логики управления.

Для больших проёмов перед началом производства также следует тщательно проанализировать несущую конструкцию и расположение валов.

Почему важно правильное место установки

Дымовая завеса может выполнять свою функцию только в том случае, если она установлена в правильном положении.

По этой причине проектная группа должна учитывать не только ширину и высоту.

На окончательную схему размещения могут повлиять уровень потолка, точки отвода дыма, балки, воздуховоды, системы пожарных спринклеров и расположенные поблизости проемы.

Это особенно важно в атриумах.

Завеса должна взаимодействовать с естественным движением дыма и механической системой удаления дыма.

Если завесу перемещают просто потому, что другому подрядчику требуется пространство на потолке, возможно, потребуется пересмотреть и саму стратегию контроля за распространением дыма.

Поэтому при реализации крупных проектов крайне важна координация действий между поставщиком завесы, инженером-пожарником, подрядчиком по инженерным сетям и строительной бригадой на объекте.

Дымовые завесы и системы удаления дыма

Дымовые завесы и системы дымоудаления часто работают совместно.

Завеса помогает ограничить боковое распространение дыма.

Система удаления дыма удаляет дым из обозначенной зоны.

Если границы зоны не определены, дым может распространиться за пределы зоны эффективной вытяжки.

Если установлена завеса, но отсутствует соответствующая стратегия отвода или вентиляции, дым может накапливаться не так, как предполагалось.

Поэтому обе системы следует рассматривать как части одной и той же концепции борьбы с дымом, если проектная документация требует их совместной работы.

Какая информация необходима для проекта установки дымовой завесы?

Перед выбором системы дымовой завесы необходимо уточнить ряд деталей проекта.

К наиболее полезной информации обычно относятся ширина проема, требуемая длина завесы, высота установки, доступная высота проема, конструкция потолка, тип системы, источник питания и требования к противопожарной защите здания.

В случае автоматических систем также следует обсудить интерфейс пожарной сигнализации и требуемую последовательность действий.

Особенно полезны чертежи объекта.

Простая фотография может показать проем, но чертеж в разрезе позволит определить глубину потолка, расположение балок и возможные конфликты с воздуховодами или другими инженерными сетями.

В случае нестандартных или больших проёмов ранний анализ чертежей может предотвратить необходимость значительных изменений на более поздних этапах.

Требования к эксплуатационным характеристикам дымовой завесы

Требования к эксплуатационным характеристикам варьируются в зависимости от проекта и целевого рынка.

В зависимости от проекта здания и применимых стандартов выбранная система может должна соответствовать конкретным требованиям по контролю дыма, термостойкости, герметичности или испытаниям.

Поэтому при реализации международных проектов необходимо подтвердить требуемую документацию до окончательного выбора продукции.

Лучше определить применимый к проекту стандарт еще на этапе подготовки коммерческого предложения, чем обнаружить после производства, что консультант или регулирующий орган требует иного метода испытаний или документа.

Распространенные ошибки при реализации проектов

Многие проблемы с дымовыми завесами возникают еще до их установки.

Одной из распространенных ошибок является рассмотрение завесы как отдельного изделия.

Еще одна — подтверждение только размера проема без проверки потолка или схемы дымоуправления.

Поздние изменения в воздуховодах, потолочных панелях или освещении также могут привести к конфликтам с расположением завесы.

В автоматических системах также могут возникнуть проблемы, если последовательность действий не согласована с подрядчиком, отвечающим за систему пожарной сигнализации.

Эти проблемы, как правило, легче решить на этапе технической экспертизы, чем на объекте после того, как система уже изготовлена.

Решения для дымовых завес от HUADUN

HUADUN поставляет стационарные и автоматические системы дымовых завес для коммерческих и промышленных строительных проектов.

Конфигурацию проекта можно проанализировать с учетом размеров проема, конструкции монтажа, высоты опускания завесы, способа управления и требований к управлению.

Для индивидуальных проектов чертежи и информация об объекте могут быть проанализированы до начала производства, чтобы расположение завес лучше соответствовало фактическим условиям здания.

Для зарубежных проектов в соответствии с требованиями проекта также могут быть предоставлены технические чертежи, руководство по установке и удаленная поддержка.

Планируете проект по установке дымовой завесы?

Если вы готовите систему дымозащиты для торгового центра, атриума, аэропорта, склада или другого крупного здания, отправьте в HUADUN чертежи проекта и основную информацию о монтаже.

Ширина проёма, высота установки, требуемая длина завесы, количество и требования к управлению особенно важны на этапе первоначального анализа.

После этого наша команда сможет определить оптимальную конфигурацию дымовой завесы для данного проекта.
