В современных коммерческих и промышленных зданиях часто используются большие открытые пространства, атриумы, широкие коридоры и гибкие планировки. Хотя такие конструктивные решения улучшают удобство передвижения и внешний вид, они также могут создавать проемы, через которые могут распространяться огонь и тепло.

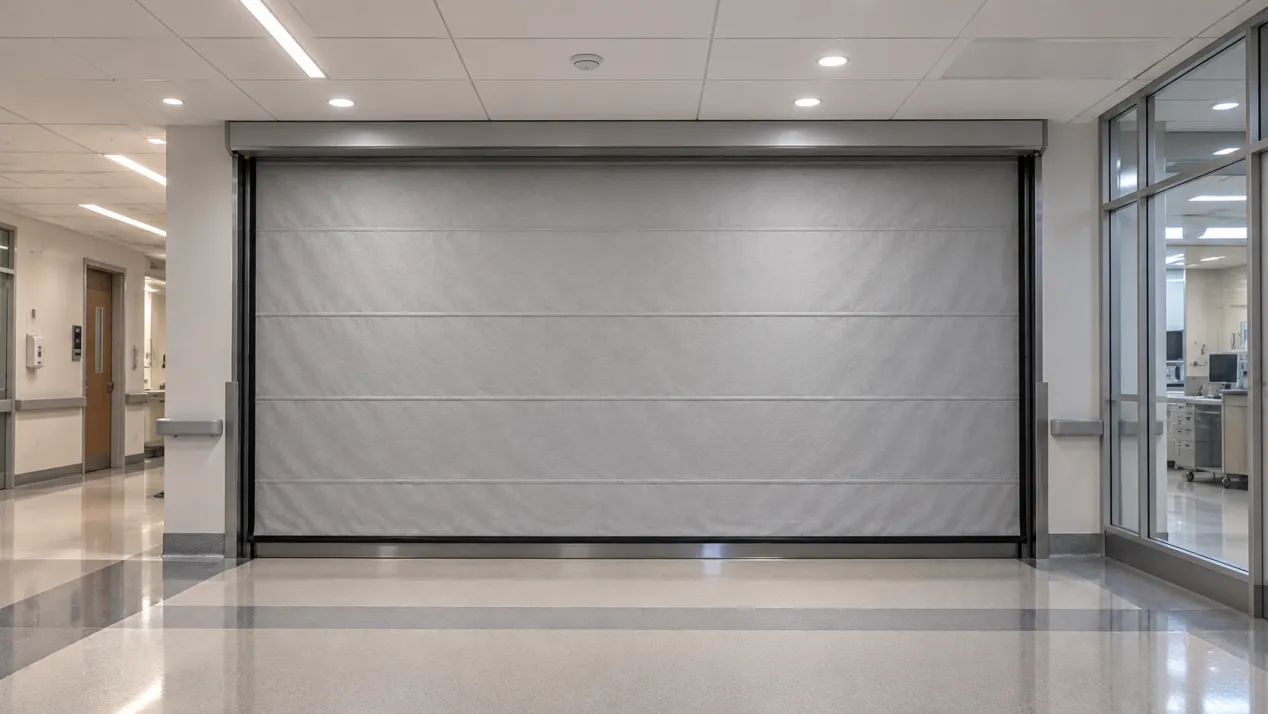

Противопожарная завеса представляет собой развертываемый огнестойкий барьер, предназначенный для разделения таких пространств в случае пожара.

В нормальных условиях завеса обычно хранится над проёмом. При срабатывании системы противопожарной защиты она разворачивается в рабочее положение и образует временное противопожарное преграждение.

Это позволяет сохранять открытое пространство здания при его обычном использовании, обеспечивая при этом пожарную зонированность в случае необходимости.

Что такое противопожарная завеса?

Противопожарная завеса представляет собой гибкий огнестойкий барьер, устанавливаемый поперек проёма в составе системы противопожарной защиты здания.

В отличие от постоянной стены она обычно остается в сложенном состоянии до момента срабатывания.

Типичная система автоматической противопожарной завесы может включать:

огнестойкую ткань завесы;

ролик и верхний короб;

боковые направляющие;

нижнюю планку;

привод и систему привода;

панель управления;

интерфейс пожарной сигнализации.

При получении сигнала о пожаре завеса перемещается в заданное положение и способствует ограничению распространения огня и тепла между различными зонами здания.

Точная конфигурация системы зависит от размера проёма, конструкции здания, требований к огнестойкости и технических условий проекта.

Зачем используются противопожарные завесы?

В традиционных системах противопожарной зонировки обычно используются огнестойкие стены и противопожарные двери.

Однако в некоторых зданиях имеются большие проемы, где установка постоянных барьеров может препятствовать нормальному передвижению людей или нарушать архитектурный дизайн.

Противопожарные завесы особенно полезны в таких местах, как:

атриумы торговых центров;

аэропорты и транспортные здания;

коммерческие здания;

промышленных объектах;

выставочные залы;

коридоры и зоны общего пользования;

большие открытые внутренние пространства.

Поскольку занавес можно убрать на хранение, когда в нём нет необходимости, он представляет собой практичный способ совместить открытую архитектуру с противопожарным разделением.

Как работает противопожарная завеса?

В ходе обычной эксплуатации здания завеса хранится в коробке над защищаемым проёмом.

Когда система пожарной сигнализации посылает сигнал активации, система управления запускает процесс развертывания.

Затем завеса опускается вниз или принимает предусмотренное конструкцией противопожарное положение.

В зависимости от конструкции системы развертывание может осуществляться с помощью:

привод с электродвигателем;

управляемое опускание;

работу в режиме самообеспечения под действием силы тяжести;

резервное питание;

интеграцию сигнала пожарной тревоги.

После развертывания огнестойкая завеса создает барьер поперек проема.

Точная последовательность управления должна определяться в соответствии со стратегией противопожарной защиты здания и требованиями проекта.

Основные компоненты системы противопожарной завесы

Огнестойкая завеса

Занавес является основным противопожарным барьером.

Она изготавливается из огнестойких материалов, рассчитанных на сохранение рабочих характеристик при повышенных температурах.

Материал и конструкция зависят от требуемой огнестойкости и конструкции системы.

Ролик и короб

Обычно занавес хранится, намотанным на вал внутри коробки.

Такая конструкция позволяет сохранять компактность системы, когда занавес не используется.

Поэтому при проектировании важно учитывать доступную высоту над шторной системой.

Боковые направляющие

Боковые направляющие помогают контролировать движение шторы и удерживают её в заданном положении после развертывания.

Их размеры и конструкция зависят от размеров проёма и конструкции места установки.

Нижняя планка

Нижняя планка придает вес и устойчивость нижнему краю шторы и способствует равномерному развертыванию.

Привод и система управления

В автоматических противопожарных завесах обычно используются специальный двигатель и система управления.

Панель управления может быть подключена к системе пожарной сигнализации здания и настроена в соответствии с требуемой последовательностью действий в чрезвычайных ситуациях.

Распространенные типы противопожарных завес

Различные проёмы в здании требуют разных конфигураций противопожарных завес.

Два распространенных типа:

Вертикальная противопожарная завеса

Вертикальная противопожарная завеса опускается сверху вниз над проемом.

Обычно используется для прямых проёмов, коридоров, краёв атриумов и коммерческих помещений.

Гармоничная противопожарная завеса

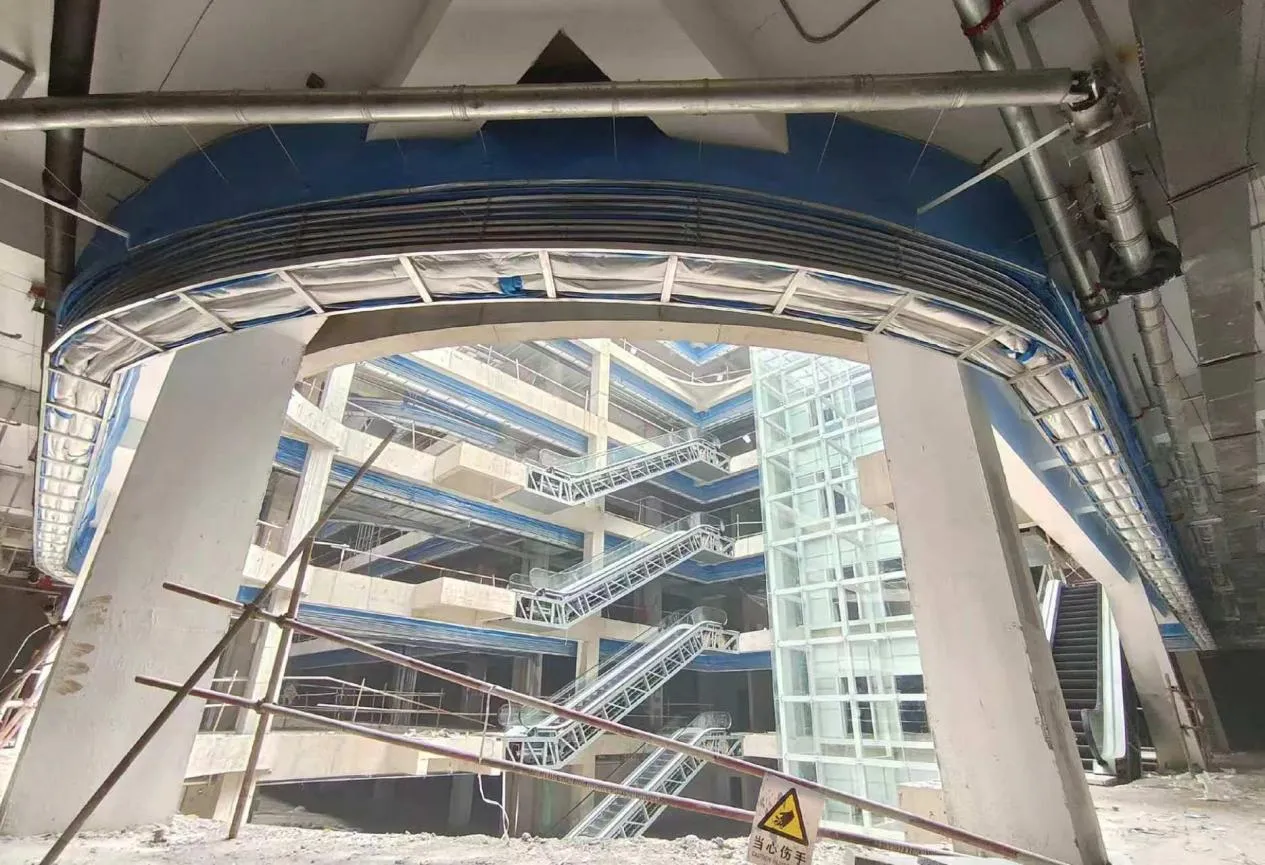

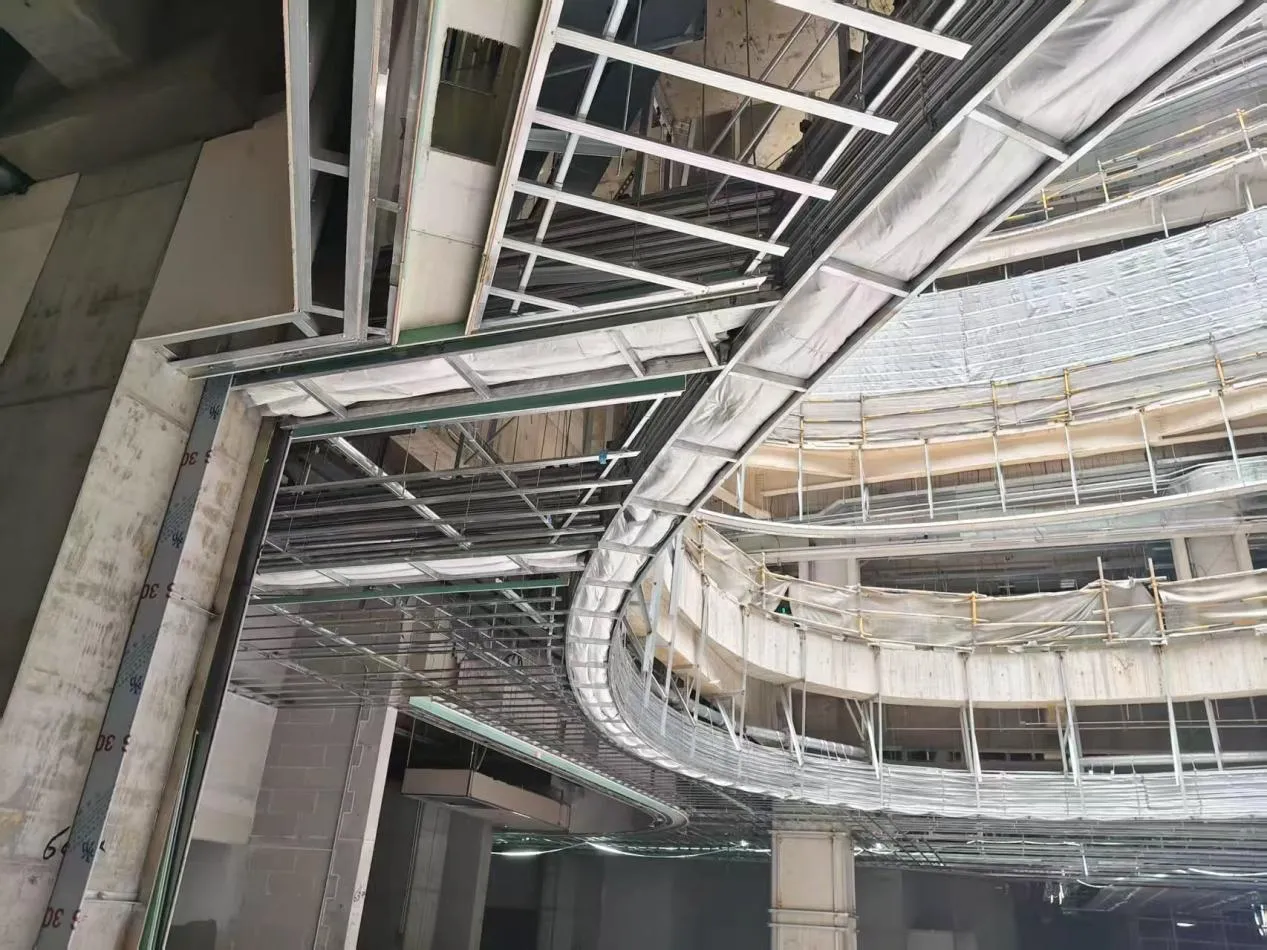

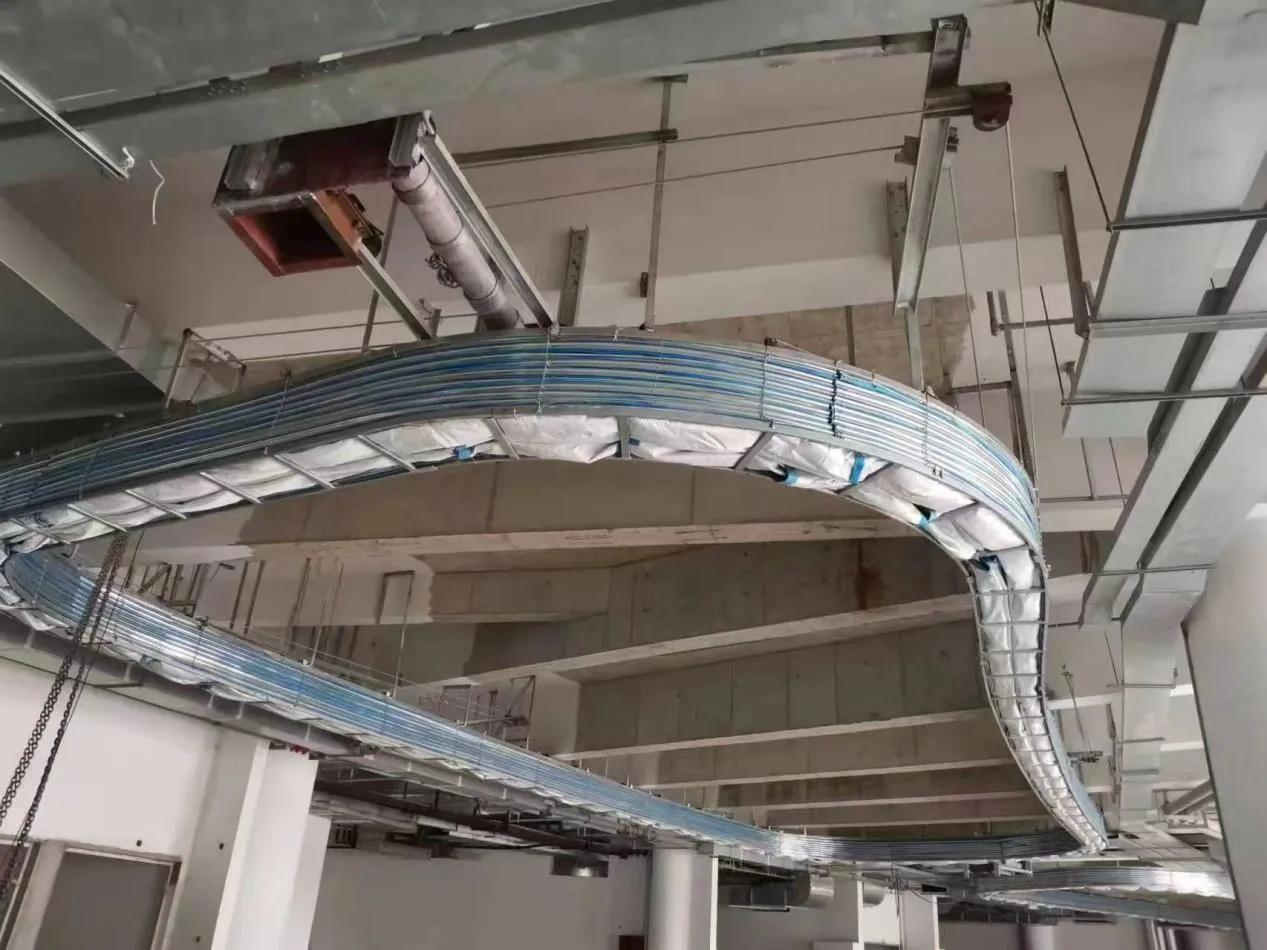

Гармоничная противопожарная завеса может образовывать многостороннее ограждение вокруг большого или нестандартного открытого пространства.

Ее часто используют там, где простая прямая завеса не может обеспечить необходимое разделение.

Эти две системы предъявляют разные требования к конструкции и монтажу.

Более подробное сравнение см. в статье:

Вертикальная противопожарная завеса против гармоничной противопожарной завесы

Классы огнестойкости

Системы противопожарных завес могут быть рассчитаны на различные периоды огнестойкости в зависимости от проекта.

Типичные проектные требования могут включать:

60, 90, 120, 180 или 240 минут.

Требуемый класс огнестойкости зависит от таких факторов, как:

конструкции здания;

защищаемое отверстие;

применимые нормы пожарной безопасности;

конфигурации системы;

технические условия проекта.

Огнестойкость следует рассматривать в совокупности с всей системой занавеса, способом монтажа и несущей конструкцией.

На разных рынках также может требоваться ссылка на стандарты или системы сертификации, такие как EN, CE, UL, CCC или другие местные требования.

Эти требования должны быть подтверждены в ходе рассмотрения проекта.

Где используются противопожарные завесы?

Торговые центры

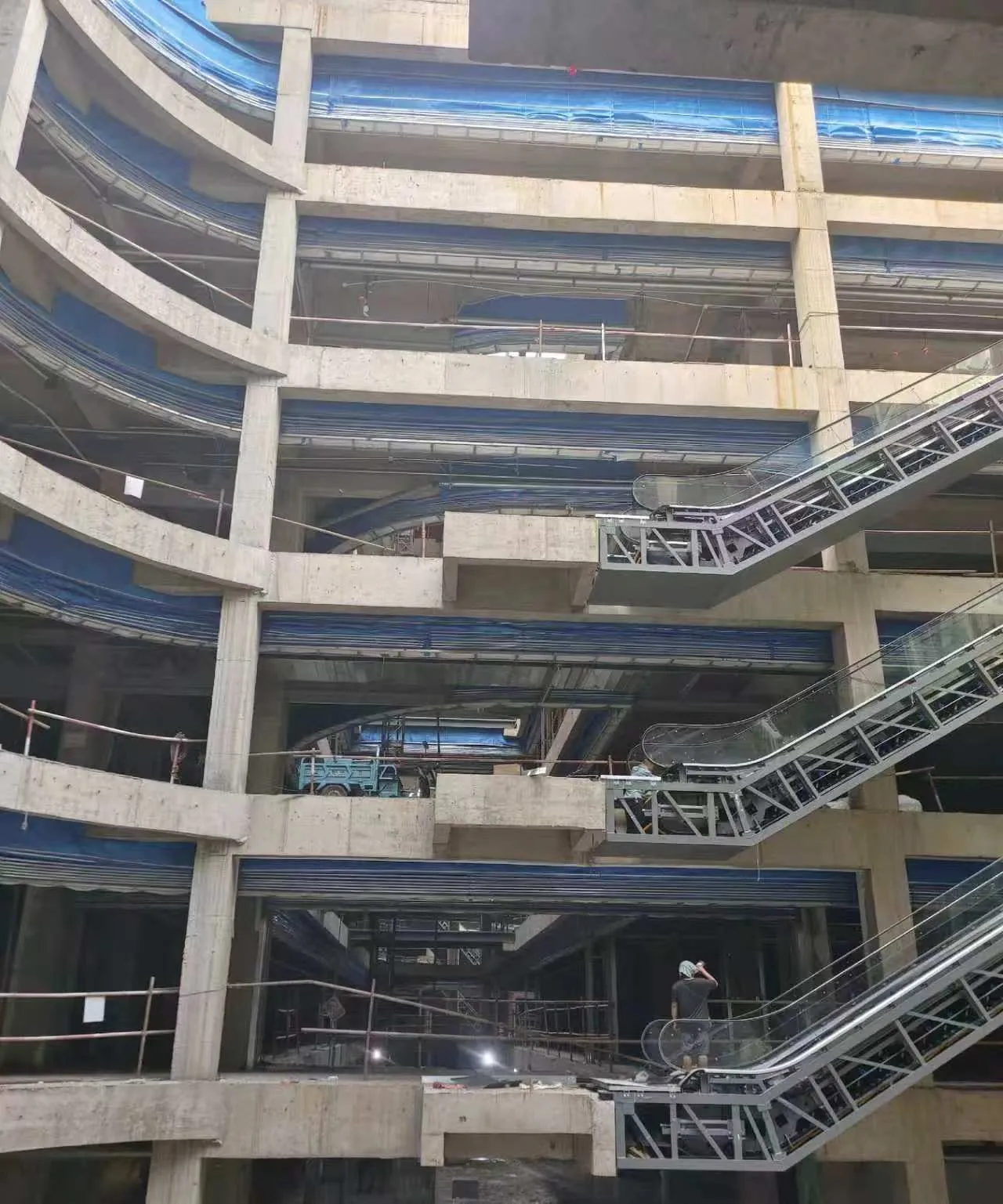

В крупных торговых центрах часто имеются открытые атриумы и зоны общего пользования.

Противопожарные завесы помогают создавать противопожарные отсеки, не закрывая эти пространства на постоянной основе.

Аэропорты

Терминалы аэропортов имеют большие открытые площади и сложные маршруты движения пассажиров.

Развертываемые противопожарные барьеры можно использовать там, где постоянное разделение помешало бы передвижению пассажиров.

Промышленные здания

На заводах и складах между производственными, складскими и транспортными зонами могут иметься большие проемы.

Противопожарные завесы обеспечивают разделение зон, позволяя при этом вести нормальную работу, когда система убрана.

Коммерческие здания

В офисных зданиях, многофункциональных комплексах и выставочных центрах противопожарные завесы могут устанавливаться вокруг атриумов, в коридорах и в местах с большими проёмами.

Противопожарные завесы и другие средства противопожарной защиты

Противопожарная завеса — лишь один из видов средств противопожарной защиты.

В зависимости от размеров проёма и требований проекта могут применяться и другие решения, в том числе:

противопожарные рольставни;

стальные противопожарные двери;

дымовые завесы;

пожаростойкие стены.

Эти изделия не являются взаимозаменяемыми во всех случаях применения.

Более подробные сравнения см. в статьях:

Противопожарная завеса против противопожарных роллет

и

«Противопожарная завеса против дымовой завесы»

В этих статьях различия объясняются более подробно, поэтому мы не будем их повторять здесь.

Что необходимо уточнить перед выбором противопожарной завесы?

Перед выбором системы необходимо уточнить несколько основных условий проекта.

Обычно к ним относятся:

ширину и высоту проема;

доступная высота над проемом;

пространство для монтажа по бокам;

несущую конструкцию;

требуемую огнестойкость;

положение монтажа;

источник питания;

интерфейс пожарной сигнализации;

местоположение объекта.

Детальные чертежи и фотографии объекта особенно полезны для больших или нестандартных проемов.

Полный перечень данных для расчета стоимости см. в разделе:

Какая информация необходима для расчета стоимости противопожарной завесы?

Почему индивидуальный подход к проектированию имеет значение

Проекты установки противопожарных завес часто сопряжены с различными условиями на объекте.

Некоторые проемы могут быть очень широкими, очень высокими или ограниченными балками, потолками и конструктивными препятствиями.

По этой причине такие компоненты, как завеса, вал, направляющая система, привод и система управления, возможно, придется подбирать с учетом конкретного проекта.

Поэтому перед началом производства необходимо уточнить точные размеры и информацию об установке.

Монтаж и техническое обслуживание

Правильный монтаж важен для надежной работы противопожарной завесы.

Подрядчики должны уточнить:

места крепления конструкции;

выравнивание направляющих;

положение верхнего коробка;

электрические соединения;

подключение к системе пожарной сигнализации;

пространство для развертывания.

После установки занавес необходимо проверить, чтобы убедиться в плавности его движения и правильности работы.

Также рекомендуется проводить регулярные осмотры.

Типичные проверки в рамках технического обслуживания могут включать проверку ткани завесы, направляющих, двигателя, вала, панели управления, электрических соединений и функций аварийного управления.

Периодичность проверок должна соответствовать соответствующим проектным требованиям и процедурам технического обслуживания.

Решения в области противопожарных завес от HUADUN

HUADUN производит противопожарные двери и системы завес для коммерческих и промышленных объектов.

Наши противопожарные завесы представлены в различных конфигурациях для прямых и больших проёмов, включая вертикальные противопожарные завесы и противопожарные завесы типа «гармошка».

Конфигурацию проекта можно подобрать в соответствии с:

размеров проёма;

конструкции здания;

требуемой огнестойкости;

способу эксплуатации;

требованиям к управлению;

условия монтажа.

Для индивидуальных проектов чертежи и технические детали могут быть согласованы до начала производства.
