Дымовые завесы для атриумов и больших открытых пространств

Атриумы привлекательны тем, что соединяют этажи, пропускают свет в здание и создают ощущение простора в больших помещениях. Однако с точки зрения противодымной защиты именно эта открытость и создает сложности.

Дым не остается «вежливо» на том этаже, где начался пожар. Он поднимается вверх, достигает верхних уровней и может распространяться вдоль потолка или через открытое пространство. В большом атриуме это движение может охватывать несколько этажей и очень большую площадь потолка.

Дымовая завеса может помочь контролировать это движение, но только в том случае, если её расположение и высота спуска согласованы с общей концепцией противодымной защиты здания. Завеса — это не просто полоса ткани, добавленная после завершения отделки потолка. В хорошо спланированном проекте её расположение определяется с учётом места скопления дыма, точек отвода дыма, конструктивных особенностей и окружающих инженерных систем здания.

Почему атриумы требуют иного подхода

Прямой проем в коридоре относительно прост для понимания. Атриум — нет.

Здесь могут быть балконы, эскалаторы, изогнутые края, открытые мостики, перепады высоты потолка и несколько возможных путей распространения дыма. Дымовая завеса может потребоваться для прокладки по длинной прямой линии, разделения зоны потолка, защиты края проёма или обхода более сложной архитектурной формы.

По этой причине первый вопрос должен звучать не так: «Какова ширина завесы?», а так: «Какую роль должна выполнять завеса в данной стратегии борьбы с дымом?».

От ответа на этот вопрос зависит практически всё последующее: расположение, высота опускания, тип завесы, схема размещения верхнего коробка, несущая конструкция и последовательность управления.

Завеса обычно работает в сочетании с резервуаром для дыма

Во многих проектах атриумов завеса помогает определить границы зоны удержания дыма.

Горячий дым поднимается вверх и скапливается под потолком. При отсутствии границ он может распространяться в стороны, охватывая гораздо большую площадь. Правильно расположенная завеса ограничивает такое распространение и помогает удерживать дым в пределах зоны, предназначенной для его отвода или локализации.

Именно поэтому завесу и систему удаления дыма следует рассматривать в комплексе. Завеса помогает сдерживать или направлять дым; система удаления — удаляет его. Одно не заменяет другого.

На чертежах эту взаимосвязь часто легче понять на сечении, чем на плане. На плане может быть показана линия завесы, но на сечении видны уровень потолка, предполагаемый провис завесы и доступный объем над нижним краем завесы.

Высота опускания — это проектное решение, а не стандартное значение

Один из наиболее частых вопросов при запросе информации о дымовой завесе: на какую высоту должна опускаться завеса?

Не существует единого значения высоты опускания, подходящего для любого атриума.

Требуемая глубина зависит от схемы противодымной защиты, высоты потолка, геометрии резервуара и требований проекта. В некоторых зданиях завеса может опускаться под потолок лишь на ограниченное расстояние. В других может потребоваться более значительный провис.

Для производителя это означает, что в коммерческом предложении следует проводить различие между размерами проёма или линии завесы и фактической высотой опускания завесы. Эти величины не всегда совпадают.

Если требуемая глубина опускания еще не подтверждена проектной группой, лучше указать это, чем делать произвольное предположение, которое впоследствии изменит требования к двигателю, ролику или ткани.

Прямые линии, углы и изогнутые края атриума

Архитектура часто определяет, будет ли схема расположения дымовой завесы простой или сложной.

Длинную прямую завесу, как правило, проще изготовить и установить. При появлении углов, нескольких направлений или изогнутых краев атриума конструкция опорных элементов приобретает еще большее значение.

Проектная группа должна определить, следует ли завеса по одной непрерывной линии или разделена на несколько независимых секций. Она также должна подтвердить, где расположены стыки, изменения направления и условия закрепления на концах.

В случае необычной геометрии чертежи с отметками гораздо полезнее, чем письменное описание. PDF-файл или CAD-чертеж, на котором показана линия завесы, может предотвратить недоразумения, которые будет сложно исправить после изготовления.

Автоматическая или фиксированная дымовая завеса?

Оба типа могут использоваться в больших помещениях, но они решают разные практические задачи.

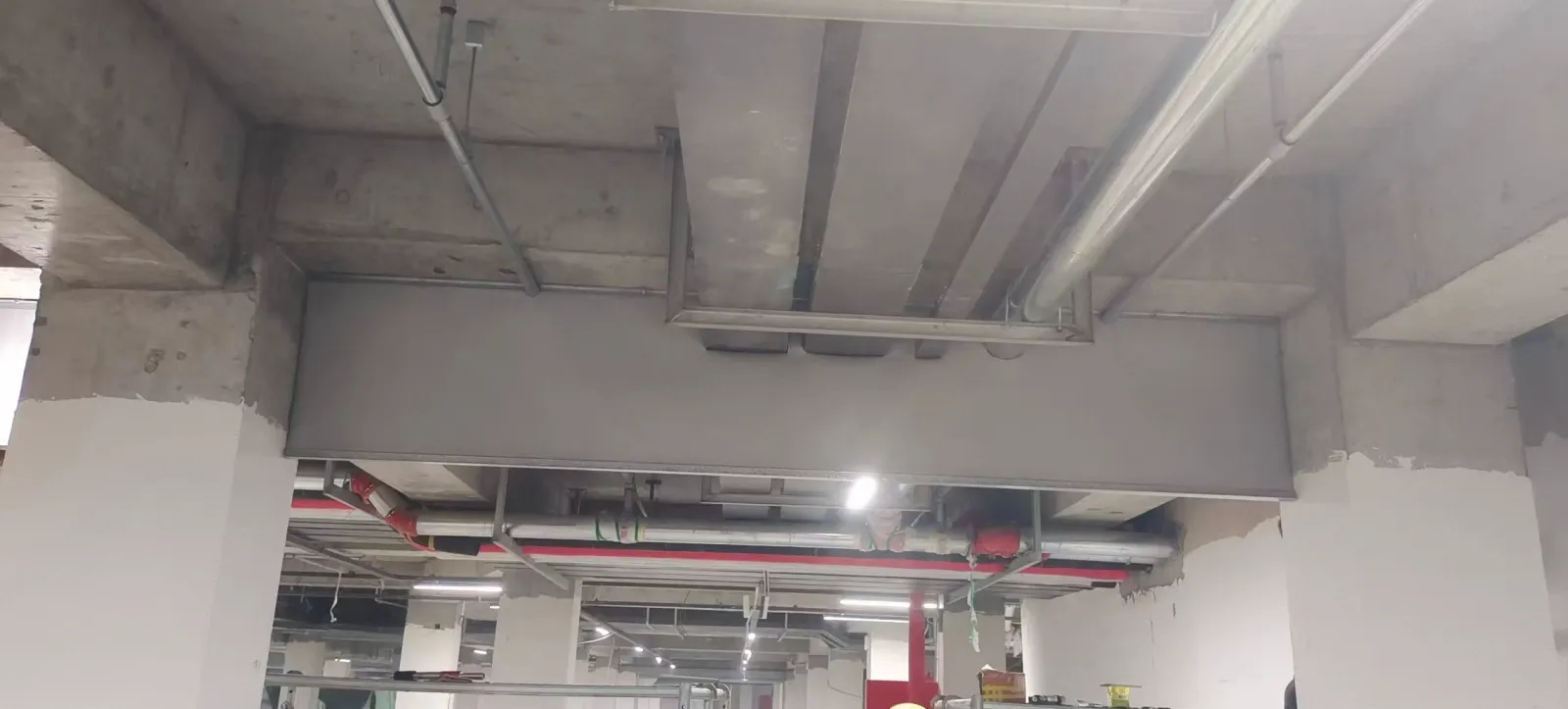

Стационарная дымовая завеса постоянно находится на месте. Она может быть подходящим решением для чердачных помещений, складов или зон, где постоянный подвесной барьер не мешает эксплуатации и не портит внешний вид.

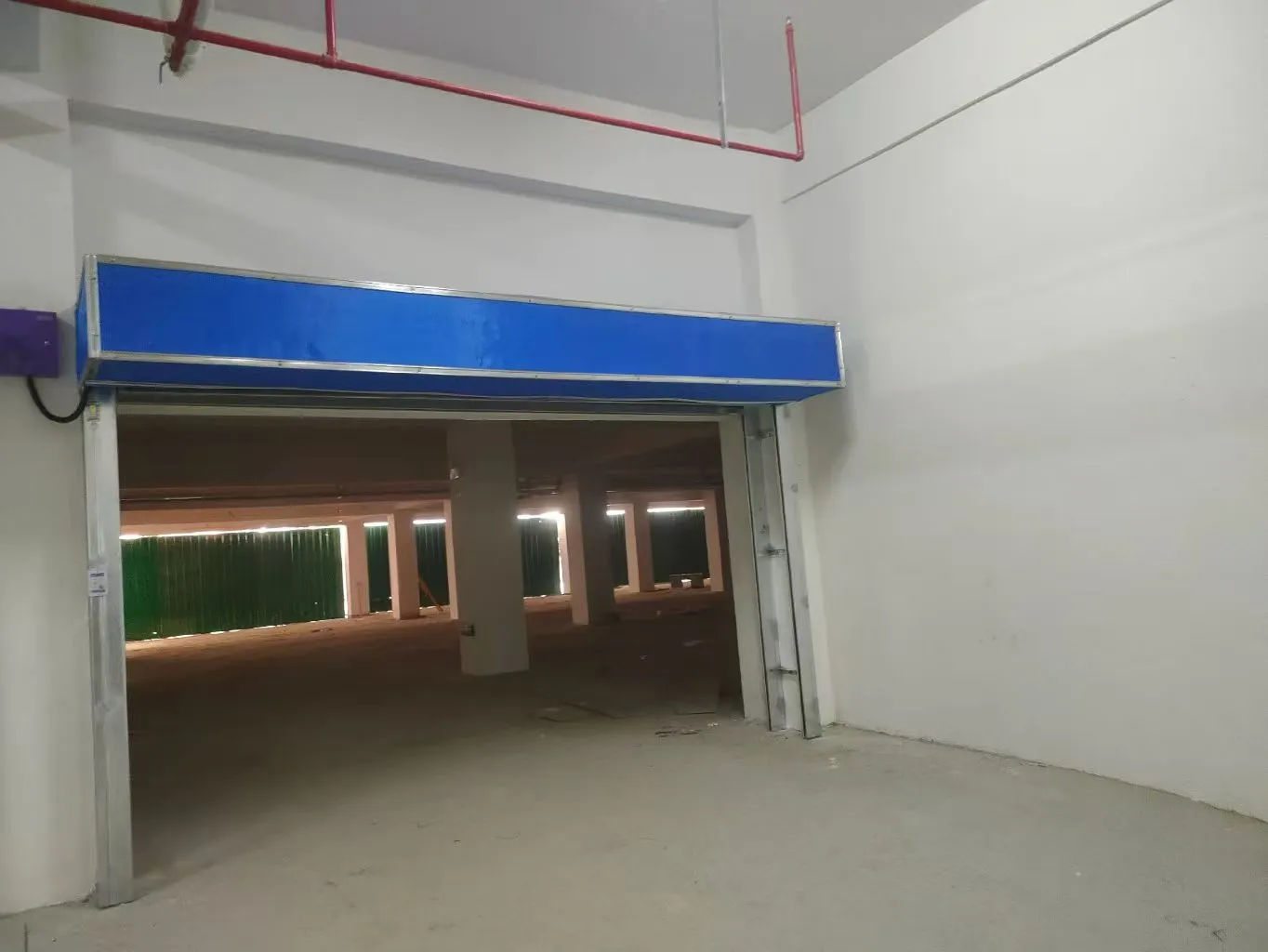

Автоматическая дымовая завеса хранится над проёмом и разворачивается, когда система управления получает соответствующий сигнал. Такой вариант часто предпочитают в атриумах, открытых для посетителей, поскольку в режиме нормальной эксплуатации пространство может оставаться визуально открытым.

Выбор следует основывать на назначении здания, архитектурных требованиях и схеме дымоотвода, а не только на внешнем виде.

Где действительно поместится верхний короб

Потолки атриумов перегружены.

В одном и том же пространстве могут находиться воздуховоды, кабельные лотки, трубы спринклерных систем, осветительные рельсы, декоративные потолки и стальные конструкции. Головной блок дымовой завесы, ролик и двигатель также требуют места, и к ним должен быть обеспечен доступ для монтажа и будущего технического обслуживания.

Именно поэтому согласование потолочных конструкций должно происходить на раннем этапе.

Положение завесы, которое на архитектурном чертеже выглядит просто, на объекте может пересекаться с балкой или воздуховодом. Если конфликт обнаружен до начала производства, способ крепления или положение завесы, как правило, можно скорректировать. Если же он обнаруживается после закрытия потолка, решение проблемы занимает больше времени и обходится дороже.

Несущей конструкции следует уделять не меньше внимания, чем самой завесе

Крупные дымовые завесы образуют длинную цепочку оборудования над проёмом. Ролик, короб и крепежные кронштейны должны быть закреплены на подходящей конструкции.

В зависимости от конструкции здания могут использоваться бетонные плиты, стальные балки или специально изготовленные стальные каркасы.

В случае длинных атриумных пролетов полезно уточнить не только то, к чему будет крепиться завеса, но и является ли эта конструкция сплошной и доступной на всем протяжении линии монтажа. Надежная точка крепления на одном конце не решает проблему опоры, расположенной в десяти метрах от нее.

Если требуется дополнительная металлоконструкция, в идеале она должна быть указана на проектном чертеже до прибытия монтажной бригады.

Логику управления следует согласовать до ввода в эксплуатацию

Автоматические дымовые завесы обычно подключаются к системе управления, которая может получать сигнал от пожарной сигнализации здания или системы контроля за дымом.

В простом проекте последовательность действий может быть несложной: получен сигнал, завеса опускается в требуемое положение, система сбрасывается после тестирования.

В случае больших атриумов ситуация может быть сложнее. Может быть несколько завес, различные зоны или поэтапная последовательность действий в чрезвычайной ситуации.

Поэтому поставщику завесы необходимо знать, какой сигнал доступен и что должна делать завеса. Подрядчику по установке системы пожарной сигнализации необходимо знать, какой интерфейс требуется контроллеру завесы.

Когда эти два вопроса обсуждаются отдельно, проблема обычно возникает на этапе ввода в эксплуатацию.

Изменения на объекте могут повлиять на работу системы, которая в остальном работает корректно

Проекты по установке дымовых завес часто реализуются параллельно с другими строительными работами. Это означает, что условия монтажа могут измениться после утверждения чертежей.

Потолок может быть опущен. Может быть добавлена вывеска. Элемент освещения может пересекать траекторию движения завесы. Подрядчик по инженерным сетям может переместить воздуховод или кабельный лоток.

Ни одно из этих изменений не относится непосредственно к самой дымовой завесе, но каждое из них может помешать её развертыванию.

Перед окончательным вводом в эксплуатацию следует повторно проверить весь путь движения завесы. Это особенно важно в торговых центрах и общественных зданиях, где архитектурная отделка завершается на поздних этапах проекта.

Какую информацию следует предоставить производителю?

При запросе на дымовую завесу для атриума несколько точных чертежей обычно ценнее длинного сообщения.

В идеале производитель должен получить размеры линии завесы, требуемую длину опускания, высоту установки, доступное свободное пространство над завесой, информацию о несущей конструкции, а также требования к электропитанию и управлению. Особенно полезны чертежи в плане и в разрезе.

Если в проекте присутствуют углы, изогнутые участки или несколько независимых зон завес, их следует четко обозначить.

Фотографии реального объекта также будут полезны, когда строительство продвинется достаточно далеко. На них можно увидеть балки, глубину потолка и другие детали, которые могут отсутствовать на ранних архитектурных чертежах.

Практический пример того, почему важное значение имеет ранний анализ

Рассмотрим пример большого атриума торгового центра, где линия дымовой завесы уже указана на чертеже пожарной безопасности. Ширина проёма известна, поэтому проектная группа полагает, что дымовая завеса готова к производству.

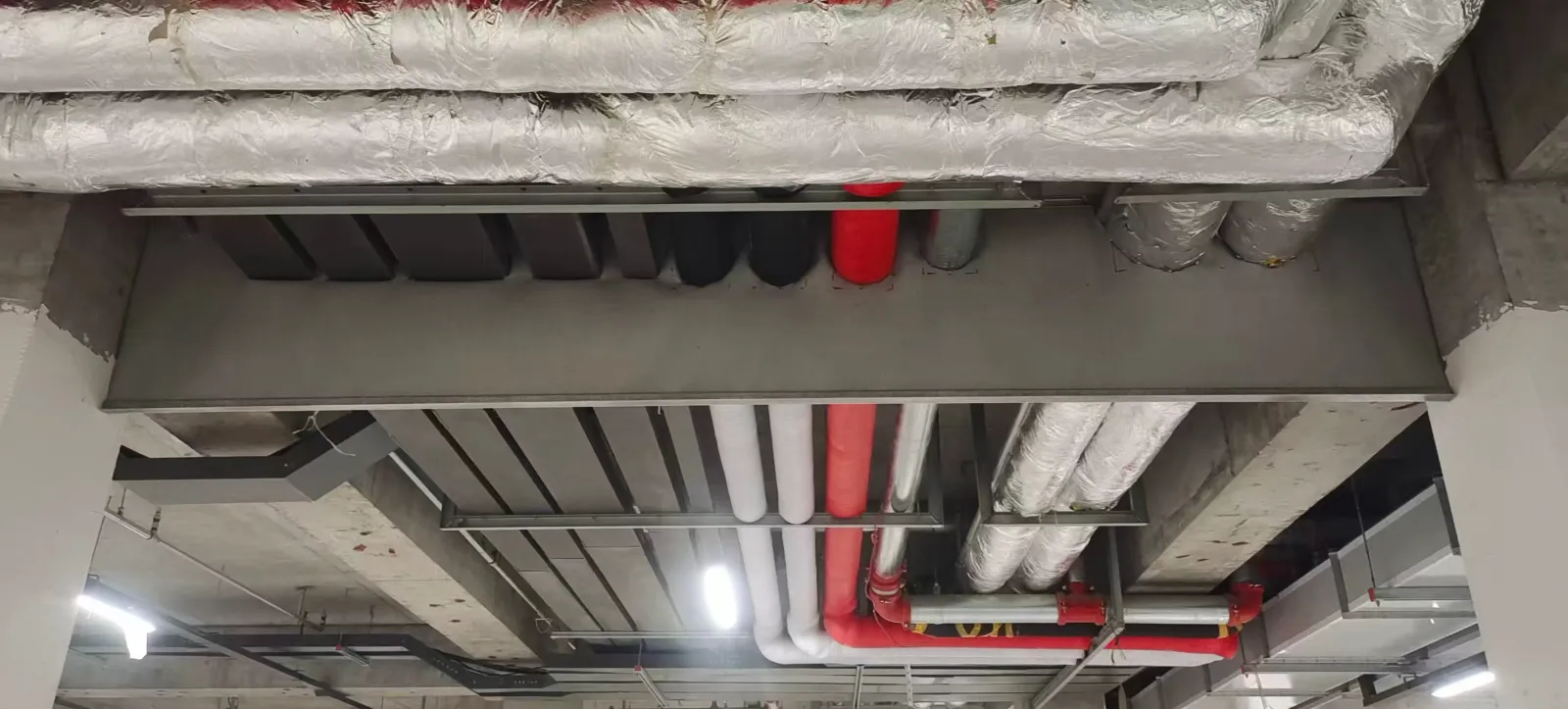

В ходе последующего осмотра объекта непосредственно над частью предполагаемого верхнего коробка обнаруживается глубокая несущая балка. На другом участке той же линии пространство под потолком занимает большой воздуховод системы кондиционирования.

Ширина завесы не изменилась, но решение по установке явно изменилось.

Если это обнаружить на раннем этапе, положение завесы, кронштейны или локальные опоры можно пересмотреть до начала производства. Если же это обнаруживается после доставки системы на объект, эта же проблема приводит к задержке монтажа.

Именно поэтому мы обычно предпочитаем проводить совместный осмотр проема и окружающей конструкции, особенно в случае больших или нестандартных помещений.

При вводе в эксплуатацию следует проверить всю последовательность действий

Заключительное испытание должно подтвердить не только работоспособность двигателя.

Шторка должна плавно разворачиваться по всей длине, опускаться на заданную высоту и не задевать окружающие отделочные материалы. Если шторка состоит из нескольких секций, каждая из них должна реагировать должным образом.

Если система подключена к системе пожарной сигнализации или системе контроля за дымом здания, необходимо также проверить фактический интерфейс.

После испытания занавес должен правильно сбрасываться и возвращаться в исходное положение без ненормального трения, скручивания или шума.

В случае длинных занавесов для атриумов целесообразно, чтобы кто-то наблюдал за их работой на расстоянии от панели управления. Проблемы часто легче заметить на дальнем конце проёма, чем с того места, где нажимается кнопка.

Решения для дымовых завес от HUADUN

HUADUN поставляет стационарные и автоматические системы дымовых завес для коммерческих и промышленных объектов.

Для атриумов и других больших открытых пространств наша команда может перед началом производства проанализировать чертежи, размеры линии завесы, требуемую длину опускания, конструкцию крепления и требования к управлению.

В случае нестандартных планировок предоставление чертежей в плане и в разрезе на этапе подготовки коммерческого предложения помогает нам на раннем этапе выявить потенциальные проблемы при монтаже. Для зарубежных проектов мы также можем предоставить технические чертежи, инструкции по монтажу и поддержку посредством удалённой связи на этапе монтажа и ввода в эксплуатацию.

Планируете установить дымовую завесу в атриуме?

Пришлите нам план проекта, чертеж в разрезе, размеры линии завесы, требуемую высоту опускания и любые имеющиеся фотографии объекта.

Мы сможем проанализировать общую схему и определить, какие детали необходимо доработать до начала производства.
