Как работает автоматическая дымовая завеса?

Автоматическую дымовую завесу легко неправильно понять, если увидеть её только после установки. В большинстве случаев там почти ничего не видно. Завеса хранится над проёмом, нижняя планка расположена рядом с верхним коробком, а пространство вокруг остаётся открытым.

Её истинная функция становится заметной только тогда, когда система противопожарной защиты здания запускает её в действие.

В этот момент завеса должна выполнить очень конкретную задачу: переместиться из положения хранения на заданный уровень опускания, оставаться стабильной и способствовать ограничению неконтролируемого распространения дыма. Во многих проектах это происходит одновременно с запуском систем дымоудаления, сигнализации, вентиляции и других аварийных систем.

Таким образом, сама завеса — лишь одна из звеньев этой цепочки. Способ управления ею не менее важен, чем сама ткань, свисающая под потолком.

Нормальное положение: сложенная и не мешающая

В повседневных условиях автоматическая дымовая завеса обычно сматывается вокруг вала внутри коробки над защищаемой зоной.

Это одна из причин, по которой автоматические системы часто используются в торговых центрах, атриумах, аэропортах и других общественных зданиях. Постоянно висящий барьер может нарушать архитектурный облик или мешать движению людей. Убирающаяся завеса может оставаться практически незаметной до тех пор, пока в ней не возникнет необходимость.

Точная конфигурация зависит от конкретного проекта, но типичная система включает в себя дымостойкую ткань завесы, вал для сматывания, двигатель или приводной механизм, нижнюю планку, панель управления и интерфейс, соединяющий завесу с системой пожарной сигнализации или системой контроля за дымом здания.

Что происходит при поступлении сигнала тревоги?

Первый важный шаг носит не механический, а электрический характер.

При получении соответствующего сигнала пожарной тревоги или системы контроля за дымом блок управления завесой реагирует в соответствии с запрограммированной последовательностью действий. Привод освобождает или опускает завесу, и ткань начинает опускаться из верхнего коробка.

Это опускание, как правило, контролируется, а не происходит в режиме свободного падения занавеса. Система рассчитана на перемещение в положение, предусмотренное проектом.

Это положение не всегда находится на уровне пола.

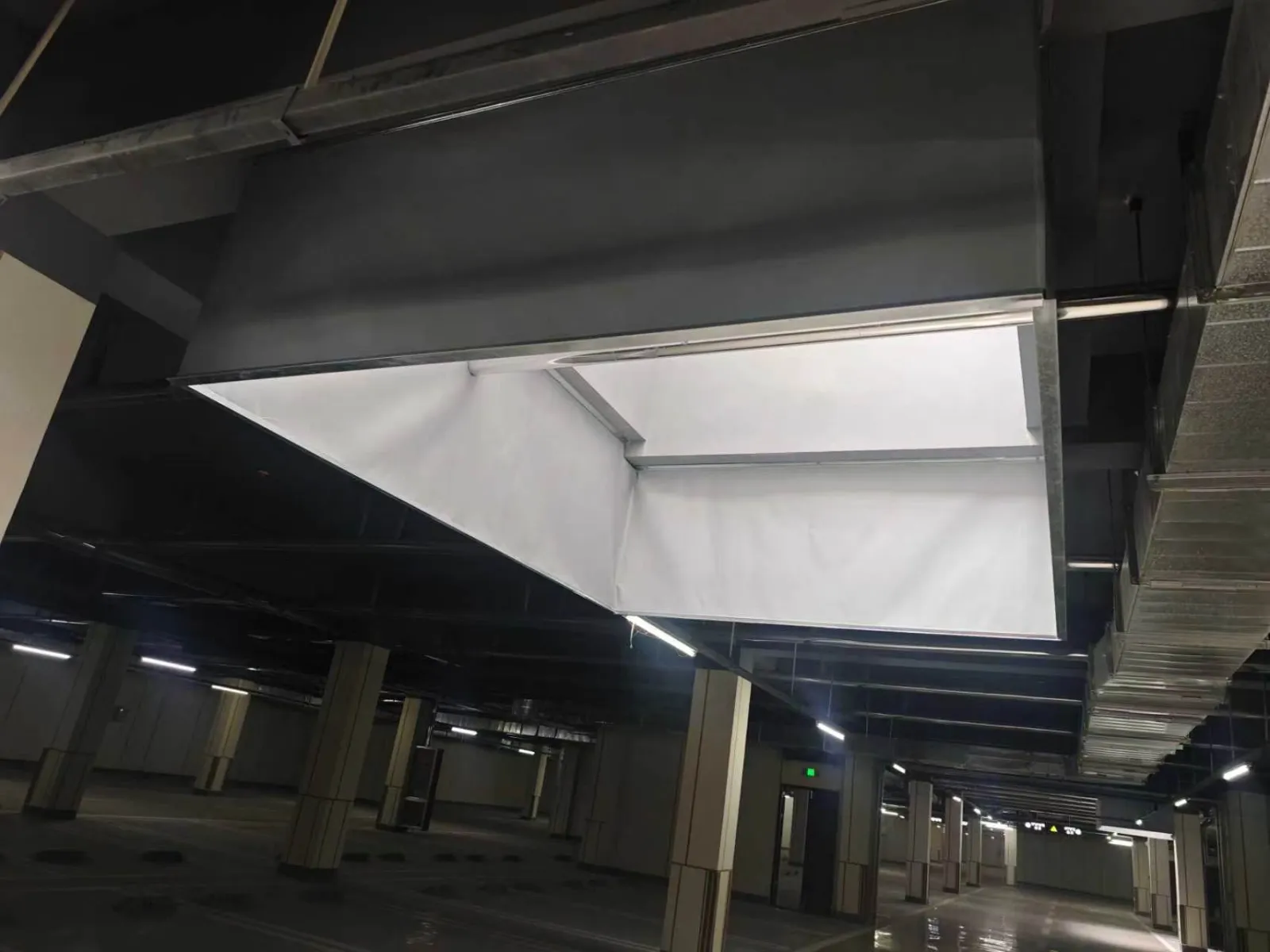

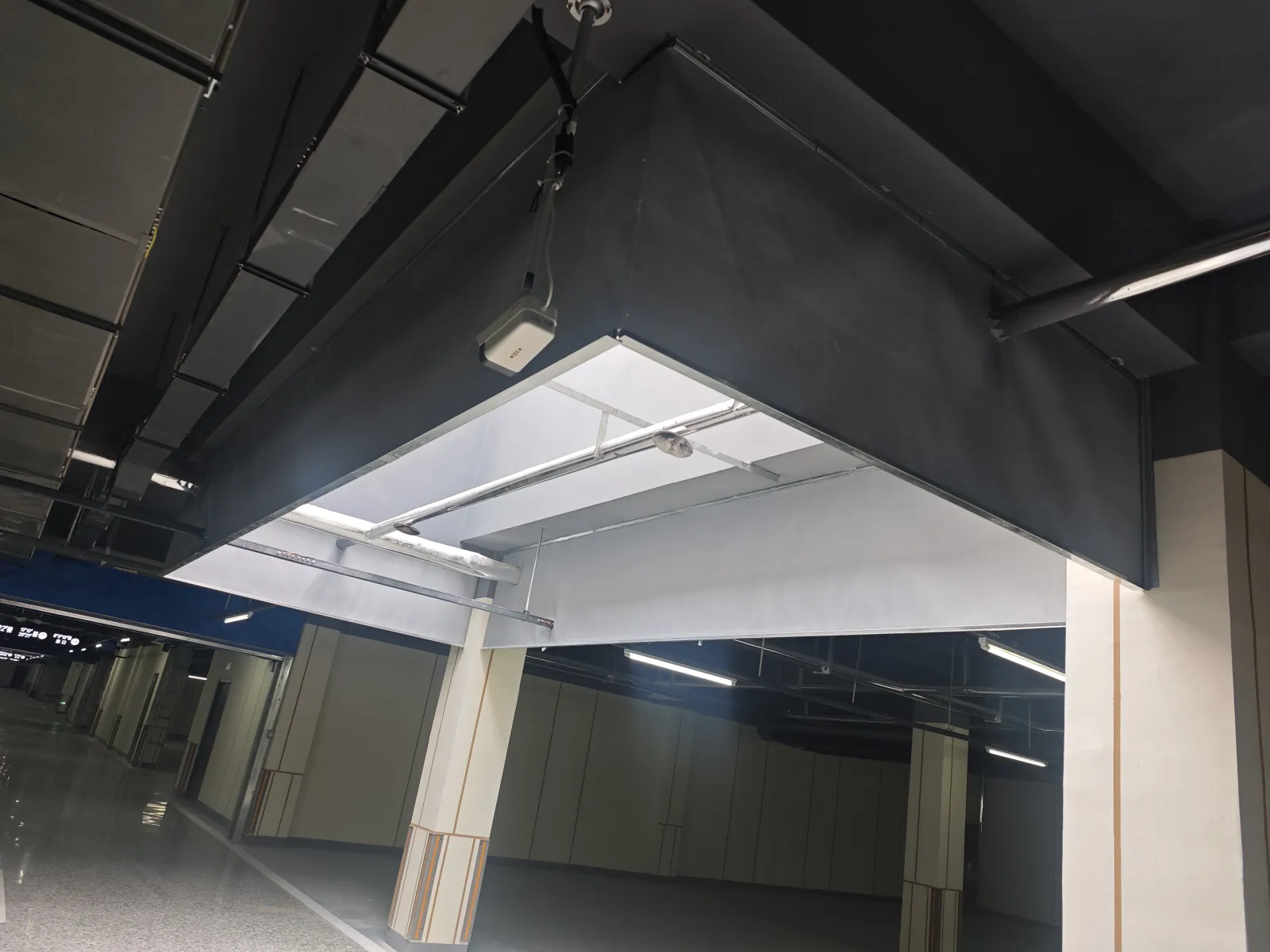

Для защиты от дыма занавесу может потребоваться опуститься лишь на определённое расстояние ниже потолка. Цель часто заключается в том, чтобы сформировать край дымового резервуара или создать границу, ограничивающую горизонтальное распространение дыма. Таким образом, требуемая высота опускания определяется проектом системы защиты от дыма здания, а не стандартным правилом «на всю высоту».

Почему высота опускания имеет значение

Это одна из деталей, которая часто вызывает путаницу при составлении коммерческого предложения.

Два проёма могут иметь одинаковую ширину, но требовать совершенно разной высоты опускания завесы. Для одного может потребоваться лишь относительно неглубокий барьер ниже потолка; для другого — гораздо большая высота опускания из-за высоты потолка, особенностей расположения слоя дыма или окружающей архитектуры.

По этой причине одной только ширины проема недостаточно для выбора автоматической дымовой завесы.

Поставщику также необходимо учитывать высоту установки, требуемую длину завесы, особенности потолка и то, как завеса вписывается в стратегию удаления дыма. В крупных проектах чертежи сечений зачастую оказываются более полезными, чем простое указание ширины и высоты.

Завеса, вал и нижняя планка работают как единая система

Как только начинается развертывание, механические детали должны обеспечивать равномерное движение завесы.

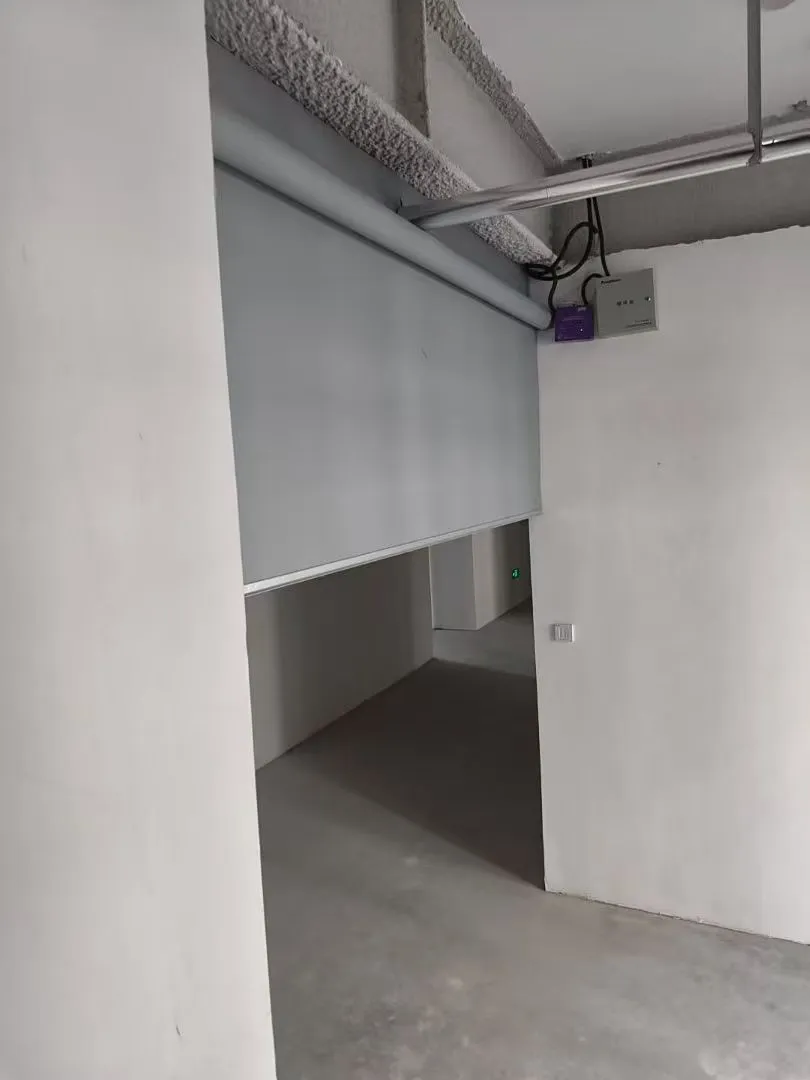

Ткань разматывается с вала барабана, а нижняя планка придает вес и устойчивость нижнему краю. Завеса должна оставаться достаточно ровной при опускании и не зацепляться за окружающие отделочные материалы, осветительные приборы, воздуховоды или другие инженерные коммуникации здания.

Это кажется очевидным, но многие проблемы на объекте возникают из-за изменений, внесенных вокруг проёма после того, как положение завесы уже было утверждено.

Новый элемент потолка, кабельный лоток, вывеска или компонент системы кондиционирования могут оказаться на пути движения шторы. Штора может быть изготовлена правильно, но все равно не развернуться должным образом из-за того, что на пути было установлено что-то другое.

Роль панели управления в этой схеме

Панель управления является связующим звеном между сигналом из здания и механизмом завесы.

В её функции может входить приём сигнала активации, управление двигателем, управление конечными положениями и сброс занавеса после тестирования. В зависимости от проекта могут также предусмотрены ручные органы управления, резервное питание, индикация неисправностей или дополнительная логика.

Вопросы организации управления следует обсудить на раннем этапе, особенно если в проекте задействовано несколько подрядчиков.

Поставщик дымовой завесы может предоставить саму завесу и оборудование управления, в то время как другой подрядчик занимается основной системой пожарной сигнализации. Если тип сигнала, ответственность за прокладку кабелей или последовательность действий не согласованы до ввода в эксплуатацию, механический монтаж может быть завершен, но система по-прежнему не сможет работать должным образом в рамках стратегии действий здания в чрезвычайных ситуациях.

Автоматическая дымовая завеса и дымоотвод: разные задачи, одна стратегия

Дымовая завеса не удаляет дым из здания.

Её задача — контролировать направление распространения дыма.

Во многих проектах завеса работает в сочетании с системой удаления дыма. Завеса помогает обозначить зону скопления дыма, а вентиляторы, вентиляционные отверстия или воздуховоды удаляют дым из этой зоны.

Эта взаимосвязь важна, поскольку завеса, установленная без учета схемы вытяжки, может не выполнять предусмотренную функцию. Расположение точек вытяжки, геометрия потолка и открытые соединения между помещениями — все это может влиять на поведение дыма.

По этой причине дымовые завесы следует рассматривать как часть более широкой системы контроля за распространением дыма, а не как отдельное подвесное изделие.

Что произойдет в случае отключения электроэнергии?

Ответ зависит от конструкции системы.

В некоторых проектах предусмотрено резервное питание или определённые действия в чрезвычайной ситуации на случай сбоя основного электропитания. В других может использоваться метод управления, позволяющий завесе достигать требуемого положения в определённых аварийных условиях.

Этот вопрос следует уточнить на этапе технического проектирования, а не предполагать после начала производства.

Если в проекте предусмотрена конкретная последовательность действий в чрезвычайной ситуации, поставщику необходимо знать о ней до того, как будет окончательно доработана система управления. То же самое касается напряжения и частоты: в зарубежных проектах могут действовать совершенно иные требования к электросети, поэтому информацию о питании следует уточнять при рассмотрении коммерческого предложения или чертежей.

Что происходит после того, как завеса достигает заданного положения?

После развертывания завеса остается на требуемом уровне, пока действует система противодымной защиты здания.

На данном этапе стабильность важнее скорости.

Ткань и нижняя планка должны оставаться в заданном положении, не подвергаясь предотвратимым механическим воздействиям. Окружающее пространство также должно оставаться свободным, чтобы люди, временные экспонаты или складируемые материалы не препятствовали работе завесы.

После испытаний или устранения чрезвычайной ситуации систему можно сбросить в соответствии с логикой управления. Затем завеса возвращается в исходное положение.

Полное испытание должно подтвердить работу в обоих направлениях, а не только начальный спуск.

Что следует проверить во время ввода в эксплуатацию?

Ввод в эксплуатацию — это этап, на котором механическая установка и логика управления окончательно объединяются.

Полезное испытание — это не просто нажатие локальной кнопки, чтобы проверить, движется ли занавес. Проектная команда должна убедиться, что работает вся предусмотренная последовательность действий.

Обычно это означает проверку того, что завеса получает правильный сигнал, плавно разворачивается, останавливается на нужном уровне и может быть сброшена без ненормального шума, трения или смещения.

Если занавес интегрирован с системой пожарной сигнализации или системы контроля за дымом, необходимо также проверить их взаимодействие.

Для больших проёмов стоит наблюдать за развертыванием завесы по всей ширине. Система может казаться исправной на панели управления, в то время как одна из сторон трется, скручивается или зацепляется где-то вдоль проёма.

Какая информация полезна перед началом производства?

Для проекта по установке автоматической дымовой завесы краткая, но точная информация об объекте более полезна, чем длинная общая спецификация.

Ключевыми моментами обычно являются:

ширина проема;

высота установки;

требуемая длина завесы;

доступная высота над проёмом;

конструкция потолка или балок;

источник питания;

требования к пожарной сигнализации/управлению;

количество;

чертежи проекта или фотографии объекта.

Если проем большой или конструкция потолка сложная, чертеж в разрезе может сэкономить много времени на последующих переписках.

Он позволяет поставщику увидеть, где именно занавес будет располагаться по отношению к перекрытию, потолку, балке и близлежащим инженерным коммуникациям.

Практический совет для подрядчиков

Один из лучших моментов для проверки дымовой завесы — до того, как потолок будет закрыт.

На этом этапе точки крепления, ролик, двигатель, проводка и окружающие инженерные коммуникации все еще доступны. Если возникает конфликт, его, как правило, гораздо проще устранить.

После завершения монтажа декоративных потолков и отделки поверхностей даже небольшое изменение может обойтись дорого.

Именно поэтому своевременная координация между поставщиком завесы, консультантом по пожарной безопасности, подрядчиком по инженерным сетям и строительной бригадой на объекте зачастую оказывается более ценной, чем попытки уладить все детали во время окончательного ввода в эксплуатацию.

Решения для автоматических дымовых завес от HUADUN

HUADUN поставляет автоматические и стационарные системы дымовых завес для коммерческих и промышленных строительных проектов.

Для индивидуальных решений наша команда может проанализировать размеры проёмов, требуемую длину завесы, конструкцию крепления, требования к электропитанию и управлению ещё до начала производства.

Чертежи, фотографии объекта и детали потолка особенно полезны для больших или нестандартных проемов. Для зарубежных проектов также могут быть предоставлены инструкции по монтажу и удаленная техническая поддержка в соответствии с требованиями проекта.

Планируете проект по установке автоматической дымовой завесы?

Пришлите нам ширину проема, высоту установки, требуемую длину завесы, количество и чертежи проекта.

На основании этой информации компания HUADUN сможет проанализировать базовую конфигурацию и определить моменты, которые необходимо уточнить перед началом производства.
